多效強制循環蒸發結晶技術
發布日期:2017/4/28 11:44:51 點擊量:
強制循環蒸發結晶器是我公司研制的高效節能濃縮結晶設備,該設備在真空低溫條件下運行,具有料液流速快、蒸發快、不易結垢等特性。強制循環蒸發器由加熱室,蒸發室和,結晶器,循環泵,循環管等幾大部分組成。通過一臺循環泵,液體在列管中循環,在高于正常液體沸點下加熱至過熱沸騰。進入分離器后,液體的壓力迅速下降導致部分液體閃蒸,蒸發產生的二次蒸汽進入下一效蒸發器加熱或進入冷凝器冷凝。

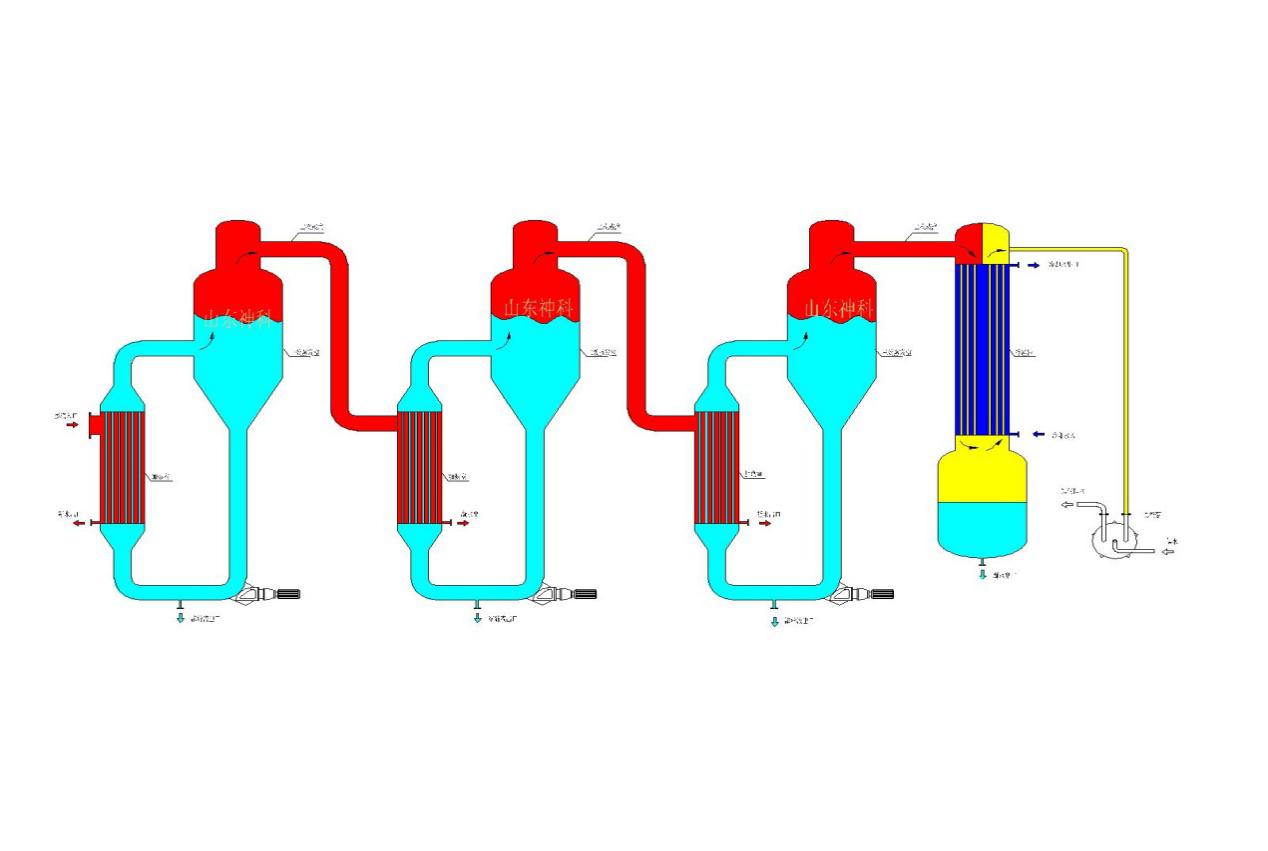

多效強制循環蒸發器工作原理圖:
強制循環蒸發結晶器的特點:
1、全套系統運行穩定、高效節能,蒸汽耗量低;
2、濃縮比大,粘度較大的料液容易蒸發;
3、操作周期長,沸騰、蒸發過程不在加熱表面而是在分離器中進行,在列管中由結殼和沉淀產生的結垢現象被降低到最低限度。
4、蒸發器通過強制循環,在管內受熱均勻,傳熱系數高,可防止"干壁" 現象。
不同效數蒸發蒸汽消耗量
生蒸汽 | 二次蒸汽 | 蒸汽消耗(理論) | 蒸汽消耗(實際) | |
一效裝置 | 1kg/h | 1kg/h | 100% | 110% |
二效裝置 | 1kg/h | 2kg/h | 50% | 55% |
三效裝置 | 1kg/h | 3kg/h | 33% | 37% |
四效裝置 | 1kg/h | 4kg/h | 25% | 28% |
五效裝置 | 1kg/h | 5kg/h | 20% | 23% |
六效裝置 | 1kg/h | 6kg/h | 16.60% | 20% |
